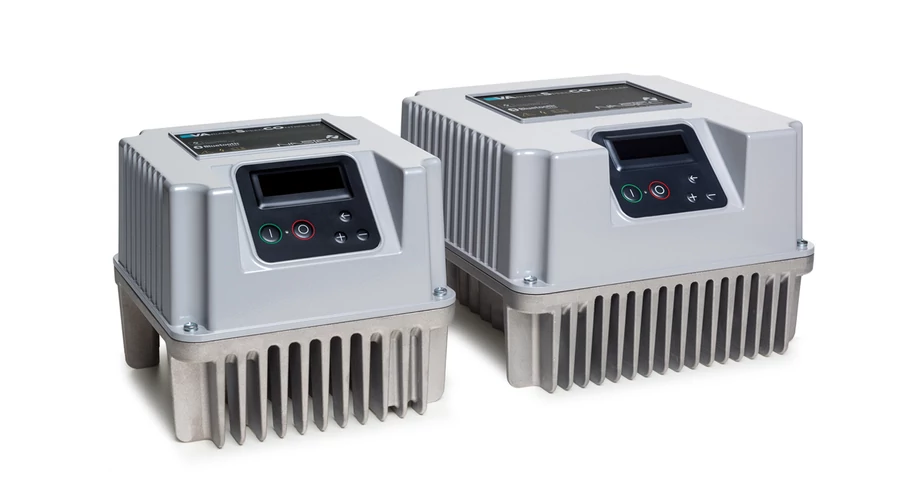

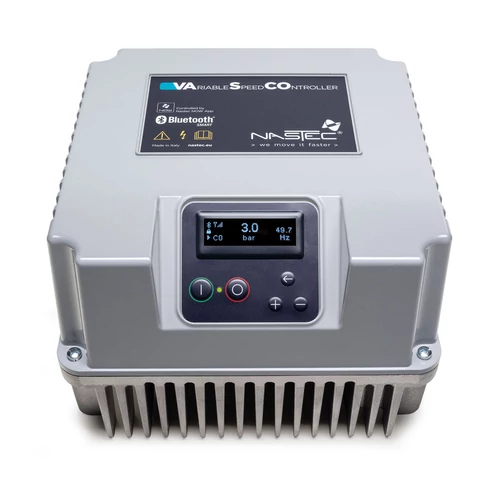

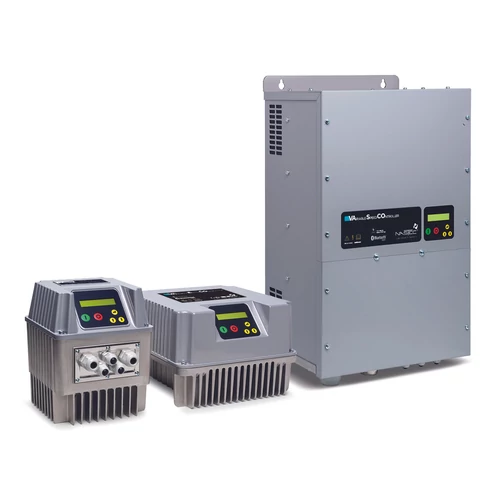

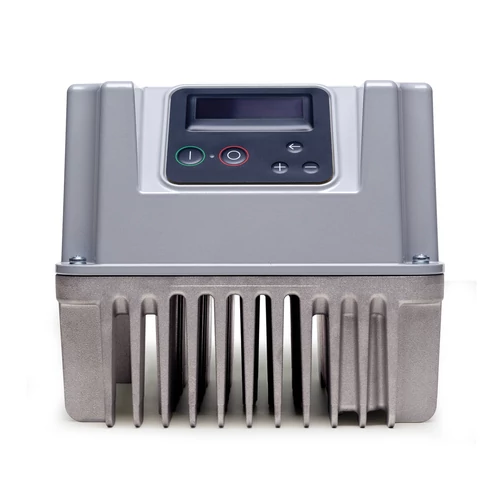

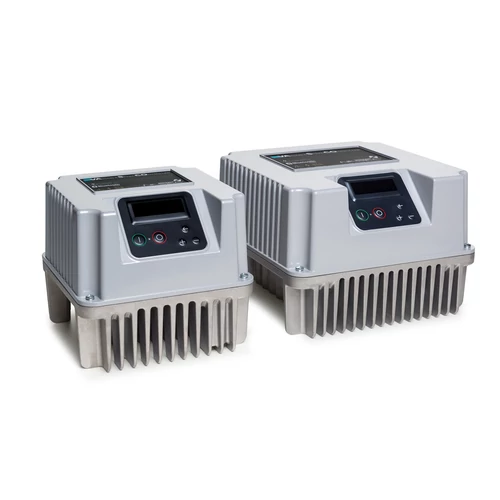

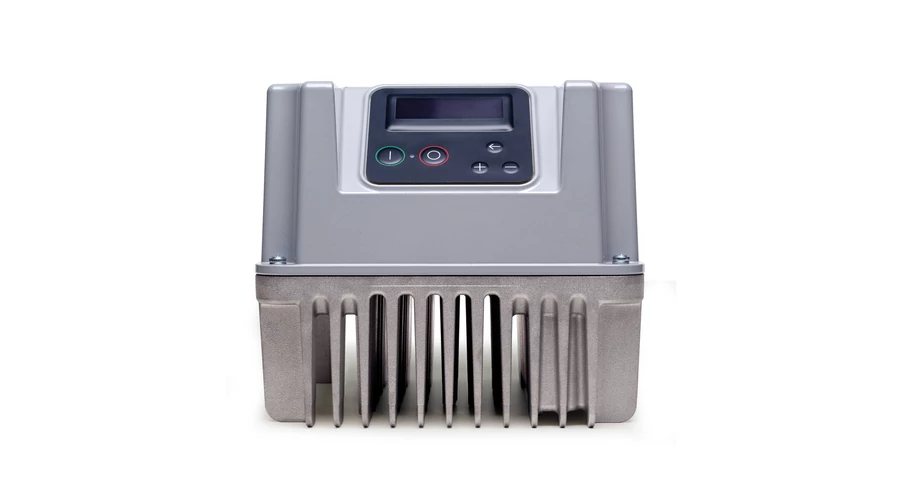

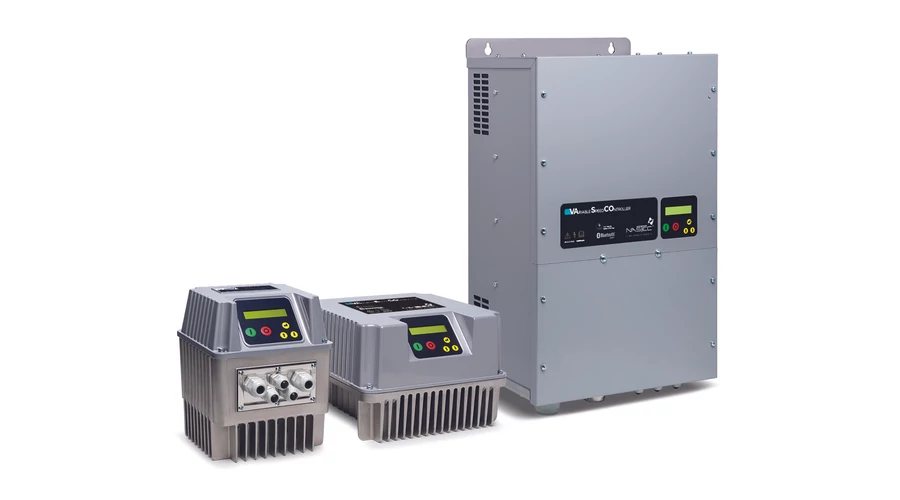

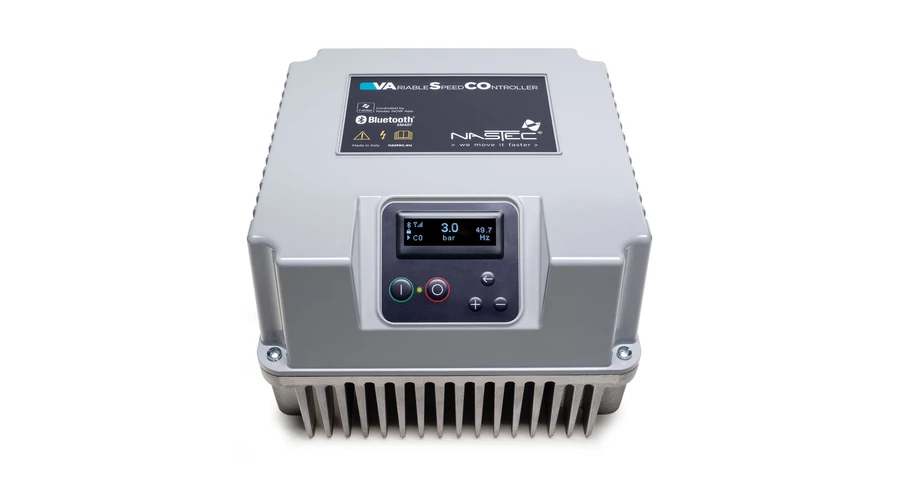

VASCO - változtatható fordulatszámú szabályozó

Ugrás a termék információkhoz
VASCO - változtatható fordulatszámú szabályozó VASCO - változtatható fordulatszámú szabályozó VASCO - változtatható fordulatszámú szabályozó VASCO - változtatható fordulatszámú szabályozó
VASCO - változtatható fordulatszámú szabályozó
VASCO - változtatható fordulatszámú szabályozó
VASCO - változtatható fordulatszámú szabályozó
VASCO - változtatható fordulatszámú szabályozó
  • Gyártó: NASTEC

  • A VASCO - VAriable Speed COntroller egy célirányosan gyártott, változtatható frekvenciájú meghajtócsalád, amelyet szivattyúrendszerek vezérlésére és védelmére terveztek a változó szivattyúfordulatszám alapján.

    A lakossági, öntöző-, kereskedelmi és ipari vízellátástól a fűtésen és légkondicionáláson át a szűrésig és a magasnyomású mosásig a termékcsalád tökéletesen illeszkedik bármilyen új vagy meglévő alkalmazáshoz, biztosítva az energia- és költségmegtakarítást, az egyszerűsített telepítést, a szivattyúrendszer hosszú élettartamét és a nagyobb megbízhatóságot.

  • Cikkszám: 086 - terméktípustól függ
Ajánlatkérés
Megbízhatóság
A termékek hosszú távú, stabil működést biztosítanak akár intenzív ipari igénybevétel mellett is, minimális karbantartási igénnyel.
Energiahatékonyság
A modern technológiának köszönhetően a termékek alacsonyabb energiafogyasztást és kedvezőbb üzemeltetési költségeket eredményeznek.
Fejlett technológia
Innovatív műszaki megoldások révén a termékek egyszerűen kezelhetőek, rugalmasan alkalmazhatóak és magas teljesítményt biztosítanak.

Leírás

A készülékek rendkívül kompaktak, és a piacon kapható bármelyik szivattyúhoz csatlakoztatva a szivattyú működését úgy szabályozzák, hogy állandó kívánt fizikai dimenziót (például nyomást, áramlást, hőmérsékletet) tartsanak fenn. A szivattyúrendszer csak a felhasználó igényeinek kielégítéséhez szükséges sebességgel működik, így biztosítva az energiamegtakarítást és a rendszer élettartamának meghosszabbítását. Emellett motorvédelmet és -felügyeletet is biztosít, például:

  • túlterhelés és szárazon futás elleni védelem;

  • bemeneti áram és tápfeszültség kijelzése;

  • integrált lágyindítási és lágyleállítási funkciók, amelyek meghosszabbítják a rendszer élettartamát és csökkentik a csúcsenergia-felvételt;

  • üzemórák rögzítése és a rendszer által jelentett hibák és riasztások naplózása;

  • Képes egy második vagy harmadik szivattyút állandó sebességgel vezérelni DOL (Direct On Line) rendszeren;

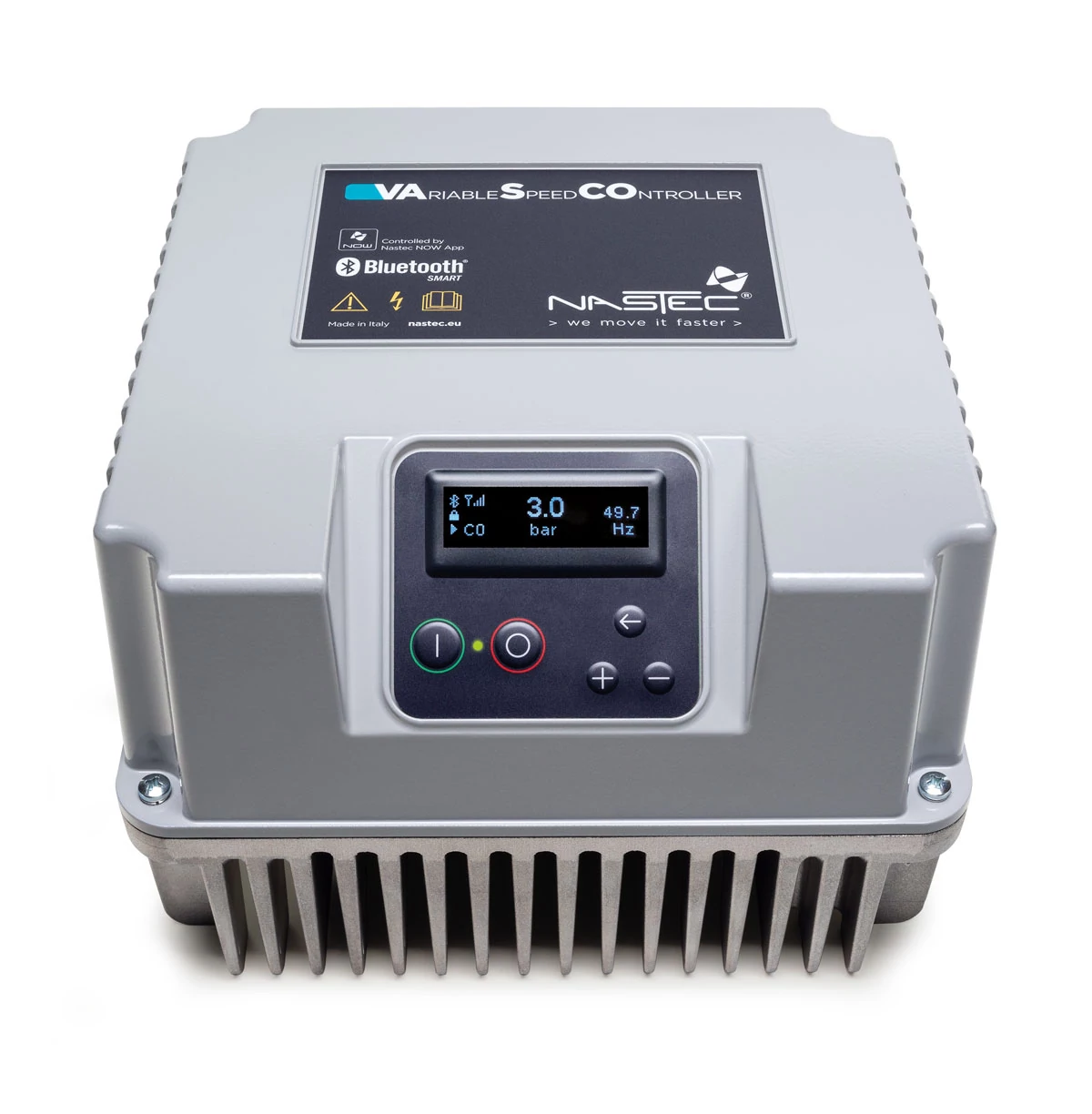

A kompakt ház teljes egészében alumíniumból készült, így a készülék rendkívül masszív, könnyű és könnyen hűthető, ami tovább növeli a készülék sokoldalúságát. Az IP55-ös védettség lehetővé teszi gyakorlatilag bárhová történő telepítést, beleértve a párás és poros környezetet is. A megvilágított folyadékkristályos kijelző könnyű kezelhetőséget biztosít, a riasztásról pedig egy hangjelzés tájékoztat.

Telepítése egyszerű és intuitív, mindössze néhány gyors lépést igényel:

  1. Csatlakoztassa a készüléket a tápegységhez.

  2. Csatlakoztassa a készüléket a szivattyúhoz.

  3. Csatlakoztassa az eszközt az érzékelőhöz, amely a csővezeték azon pontján található, ahol a kívánt állandó fizikai méretet (nyomás, áramlás, folyadékhőmérséklet stb.) fenn szeretné tartani.

  4. Állítsa be az eszközt a szivattyú rendszerhez és a kívánt teljesítményhez való konfigurálásához.

Motorkészlet: A készülék közvetlenül a motorra szerelhető a mellékelt szerelőkészlettel. A hűtését a motor hűtőventilátora biztosítja. A motorkészlet 4 speciális bilincset (vagy karimaadaptert) tartalmaz, amelyekkel a készüléket a motorventilátor burkolatához (vagy a motortalpakhoz) rögzítik.

Fali készlet: A készülék közvetlenül a falra szerelhető a mellékelt szerelőkészlettel. A hűtést egy külső, az inverter radiátorához csatlakoztatott hűtőventilátor biztosítja. A készülék falra szereléséhez egy speciális fémkonzol tartozik hozzá.

Hajtásba beépített szoftverek:

  • Minimális motorfrekvencia: Ez a paraméter megakadályozza a motor egy bizonyos frekvencia alatti működését, így elkerülve a merülőmotorok axiális csapágyainak károsodását.

  • Minimális motorfrekvencia rámpa: A motor egy nagyon gyors rámpa után 0-ról a minimális motorfrekvenciára gyorsulhat, majd egy lassabb rámpán megy keresztül.

  • A szivattyú intelligens leállítása áramlás hiányában: A minimális szabályozási frekvencia alatt a készülék fokozatosan csökkenti a szivattyú fordulatszámát, miközben figyeli a nyomástávadó jelét. Ha ez az érték a beállított nyomás közelében marad, a készülék tovább csökkenti a kimeneti frekvenciát, amíg a szivattyú véglegesen le nem áll.

  • Maximális és minimális riasztási nyomás: Amikor a nyomás egy bizonyos beállítható nyomásérték fölé emelkedik, a készülék leállítja a szivattyút, hogy megakadályozza a rendszer hidraulikus alkatrészeinek károsodását. Hasonlóképpen, ha a nyomás egy bizonyos nyomás alá esik, riasztás történik, és a szivattyú leáll.

  • A veszteségkompenzáció arányos a vízhozammal: Ha a nyomásérzékelőt a szivattyú közelében helyezik el, az áramlás növekedésével a legtávolabbi kimeneten a nyomásérték alacsonyabb lesz, mint a beállított nyomás. A beállított nyomás a frekvenciával arányosan változtatható, így kompenzálható a csövekben fellépő nyomásveszteség.

  • Szárazonfutás-riasztás cosphi értékkel: Ha a szivattyú szárazon fut, a cosphi értéke egy beállítható cosphi érték alá esik, és a készülék 3 másodperc elteltével leállítja a szivattyút. A készülék 10, 20, 40, 80 és 160 percenként 5 próbálkozást fog végrehajtani, majd ha a probléma továbbra is fennáll, riasztást ad és leállítja a szivattyút.

  • Programozható V/f görbe: Két különböző nyomatékszabályozási módszert kínál (feszültség) a szivattyú fordulatszámához (frekvencia) viszonyítva: állandó nyomaték (lineáris V/f) és kvadratikus változó nyomaték (négyzetes V/f). Centrifugálszivattyúk esetében energiamegtakarítás érhető el a négyzetes V/f szabályozás kiválasztásával.

  • Beállítható vivőfrekvencia 2,5, 4, 6, 8, 10 kHz között: Ha a készülék hosszú kábellel rendelkező búvárszivattyút vezérel, a vivőfrekvencia értéke csökkenthető a motor élettartamának meghosszabbítása érdekében.

Felhasználás Booster szettek esetén:

A VASCO inverterekkel lehetőség van olyan nyomásfokozó rendszerek megvalósítására, amelyek egy vagy több szivattyúval (akár 8-cal) szabályozhatók állandó nyomáson. A készülék egy speciális készlettel közvetlenül a motorventilátor burkolatára szerelhető. A csatlakozás rendkívüli szilárdsága lehetővé teszi a vízszintes szivattyúkra való telepítést is. A képernyő könnyen elforgatható a paraméterek optimális megjelenítése érdekében. A motorrögzítés – a kompakt méret és a kiegészítő vezérlőpanelek, valamint a kábelezés megtakarítása mellett – garantálja a frekvenciaváltó nagyon jó hűtését és az alacsony elektromágneses kibocsátást a motorkábel csökkentett hosszának köszönhetően. Az IP55-ös védelem lehetővé teszi a telepítést párás és poros környezetben. Ha a készüléket nem lehet a motorventilátor burkolatára szerelni, akkor egy opcionális készlettel rögzíthető a falhoz, amely egy önmagában táplált hűtőventilátorból és egy fém fali konzolból áll. Az IP 55-ös védelem nem igényli a készülék meghajtásának további vezérlődobozba helyezését, így a készülék a szivattyú közvetlen közelébe is telepíthető. A COMBO üzemmód vezérlése lehetővé teszi a szivattyúk indításának kapcsolását a valós üzemidő alapján, és meghibásodás esetén a fennmaradó szivattyúk továbbra is működnek, így biztosítva a folyamatos üzemet. A sérült egység cseréje után a COMBO lehetőleg áthelyezi a működést az új szivattyúkra, hogy kiegyenlítse az üzemidőt.

  • 1 eszköz + 1 vagy 2 közvetlen szivattyú: Az első szétválasztási mód egy eszköz által hajtott szivattyú és 1 vagy 2 közvetlenül a hálózati áramhoz csatlakoztatott (Dolect On Line) DOL szivattyú telepítéséből áll; az eszköz kontaktorokon keresztül kapcsolja be/ki az 1 vagy 2 DOL szivattyút. A készülék felváltva működteti a két közvetlen szivattyút az átlagos szivattyúkopás érdekében.

  • 1-től 8 eszközig COMBO kapcsolattal: A felosztás második módja (COMBO néven) több szivattyú (legfeljebb 8) párhuzamos használatából áll, amelyek mindegyikét egy eszközegység hajtja. Ily módon a szivattyúcsoport hatékonysága és megbízhatósága maximalizálódik. Minden eszköz vezérli és védi a saját szivattyúját, és a működés megoszlik az összes csatlakoztatott szivattyú között az átlagos szivattyúkopás érdekében; meghibásodás esetén a többi szivattyú fenntartja a szivattyúzási működést.

  • 1-től 8 csatlakozásig + 1 vagy 2 közvetlen szivattyú: Ezenkívül a rendszer felszerelhető COMBO módban csatlakoztatott szivattyúkkal, valamint 1 vagy 2 DOL szivattyúval a további vízigény kielégítése érdekében.

Felhasználás merülő szivattyúk esetén:

VASCO segítségével különböző teljesítményű búvárszivattyúk vezérelhetők. Javasolt a motorkábelt a többi kábeltől elkülönítve, bizonyos távolságot betartva tartani. A Nastec szűrőket és árnyékolt kábeleket tud biztosítani a szivattyú megfelelő telepítéséhez. Néha szűrőt kell beszerelni a szivattyú és az inverter közé a következők érdekében:

  • Csökkenti a motortekercseken a feszültségvisszaverődés okozta tüskéket (dv/dt szűrők)

  • Kerülje az elektromágneses zajt a környező környezetben (szinuszszűrők).

Fejlett motorvezérlés:

  • Mezőorientált vezérlés (FOC) motor automatikus hangolással.

  • Következő generációs aszinkron motorok vezérlése, mind háromfázisú, mind egyfázisú kivitelben.

  • Állandó mágneses szinkronmotorok érzékelő nélküli vezérlése.

Vezérlési módok: Az állandó nyomásszabályozás mellett a VASCO – Variable Speed ​​Controller más szabályozási módokat is lehetővé tesz, például fix frekvenciát, állandó áramlást és állandó hőmérsékletet.

  • Állandó nyomás: Szabályozza a szivattyú fordulatszámát, hogy a nyomást egy beállított értéken tartsa, függetlenül a rendszer vízigényétől. Az eszközzel felszerelt hidraulikus rendszerben a standard nyomástartályt egy kisebb tartály váltja fel, amely a beállított nyomás fenntartását szolgálja a rendszerben, amikor a szivattyú le van állítva.

  • Állandó nyomás 2 értékek: Az öntözőrendszerekben az állandó nyomás 2 értékének szabályozási módjának kiválasztásával egyetlen szivattyú képes két különböző nyomásbeállítású zónát kiszolgálni. A két érték közötti váltás egy digitális bemeneti érintkező segítségével lehetséges.

  • Fix frekvencia 2 értékek: Ha nem szükséges állandó nyomáson működni, hanem 2 különböző szivattyúfordulatszámot kell választani, akkor a fix frekvencia 2 értékű vezérlési mód kiválasztásával lehetőség van a 2 érték átváltására egy digitális bemeneti érintkező segítségével.

  • Állandó hőmérséklet: Az állandó hőmérsékletű szabályozási módszert a szivattyúzott folyadék hőmérsékletének fenntartására használják a hőterhelés változtatása érdekében. Ezt a szabályozási rendszert légkondicionálókban vagy hűtő- és hűtőtornyokban használják. Ez utóbbi esetben például a visszatérő vízben egy érzékelő által mért hőmérséklet állandó marad.

  • Külső frekvencia: Bizonyos alkalmazásokban a szivattyú frekvenciáját egy trimmerből vagy PLC-ből érkező külső jellel változtatják. Ebben az esetben a Külső frekvencia szabályozási mód kiválasztása után elegendő egy 4-20 mA-es vagy 0-10 V-os, a kívánt frekvenciával arányos bemeneti jelet csatlakoztatni az AN4 analóg érintkezőhöz.

  • Állandó áramlás: Az állandó áramlású szabályozási mód kiválasztásával és egy áramlásmérő használatával lehetőség van a szivattyúzott folyadék áramlásának szabályozására a rendszer állapotának változtatása érdekében. Ezt a szabályozási módot például olyan rendszerben használják, amely a szivattyúzott folyadékot szűrő rendszer, amelyben a szűrő eltömődése az áramlási sebesség fokozatos csökkenéséhez vezetne, ha azt nem kompenzálják a szivattyú fordulatszámának növelésével.

A VASCO más szabályozási módok mellett állandó nyomáskülönbség mellett is működteti a szivattyút egy nyomáskülönbség-érzékelő vagy a szivattyú szívó- és nyomóoldalára szerelt 2 nyomásérzékelő segítségével. A különbségértéket a két leolvasott értékből számítja ki a rendszer. Ez a megoldás jelentős költségmegtakarítást tesz lehetővé, valamint védelmet nyújt a kavitáció ellen (a szívóoldalon minimális riasztási nyomás beállításával) és a túlnyomás ellen (a nyomóoldalon maximális nyomásriasztás beállításával). Az állandó nyomáskülönbség-szabályozás kiterjeszthető csoportos működésre, azaz ikerszivattyús alkalmazásra. A COMBO rendszer biztosítja a szivattyúk váltását üzem közben, hogy átlagosan mérje a szivattyúk kopását és könnyen megtervezhesse a karbantartási műveleteket. A nagy nyomáseséssel jellemezhető rendszerekben a készülék arányos nyomáskülönbség-szabályozást végez az energiamegtakarítás maximalizálása érdekében.

Kezelőpanel:

  • OLED grafikus kijelző kiterjesztett üzemi hőmérséklet-tartománnyal és széles betekintési szöggel.

  • Digitális szövegforgatás a telepítési pozíció alapján történik.

  • LED-es jelzés a készenléti, működési és riasztási állapotokról.

  • Hangjelzés riasztás esetén.

További jellemzők:

  • Forgó fedél: A fedél és a billentyűzet szabadon forgatható az alaphoz képest a telepítési és bekötési igényeknek megfelelően.

  • Tartós kialakítás: Az elektronikai és gépészeti tervezésben alkalmazott technológiai megoldások az évek során szerzett, több ezer eszközzel végzett, különféle alkalmazási területeken szerzett széleskörű tapasztalatok eredményei. A nagyobb tartósság és teljesítmény biztosítása érdekében magas hőmérsékleten is, a háromfázisú modellek filmkondenzátorokkal ellátott DC buszrendszerrel vannak felszerelve. Mindez a várható élettartam meghaladja a 10 évet.

  • Távirányítás Wi-Fi-n vagy GSM-en keresztül: Az okostelefonon és alkalmazáson keresztüli vezérléshez szükséges Bluetooth-kapcsolat mellett lehetőség van egy Wifi vagy GSM kártya telepítésére a készülékbe, és a rendszer távoli kezelésére a remo.nastec.eu portálon keresztül. Ezért nincs szükség külső kommunikációs eszköz telepítésére vagy drága telemetriai szolgáltatásokra való előfizetésre.

  • Prediktív elemzés és távvezérlés: A készülék által működés közben végzett prediktív elemzés révén lehetőség van a probléma felmerülése előtti beavatkozásra, minimalizálva a beavatkozási és javítási költségeket. Ha a készülék csatlakozik az internethez, figyelmeztető vagy riasztási értesítések küldhetők e-mailben az érintett felhasználóknak. Erre a célra elegendő egy gyors konfiguráció a remo.nastec.eu portálon.

  • Modbus rtu és bacnet csatlakozás alapfelszereltségként: A készülék RS485 soros porton keresztül csatlakoztatható külső vezérlőrendszerekhez MODBUS RTU és BACnet protokollok használatával.

  • Automatikus alkalmazkodás: A motor túlfeszültségek és túlterhelések elleni védelme mellett az inverter képes automatikusan a teljesítményhez és a környezeti feltételekhez igazítani a teljesítményét. Ez azt jelenti, hogy ha a környezeti hőmérséklet vagy a motor által felvett áram eléri a megengedett határértékeket, az inverter automatikusan korlátozza a motor frekvenciáját, biztosítva a folyamatos működést.

  • Dinamikus paraméterkonfiguráció: Bizonyos paraméterek megváltoztatása gyakran mások beállítását igényli a rendszer megfelelő működésének biztosítása érdekében. Azonban nem mindig könnyű ismerni vagy megjegyezni az összes paraméter közötti meglévő kapcsolatokat. Ebből a célból az eszköz képes automatikusan módosítani a másodlagos paramétereket az elsődleges paraméterek alapján, megakadályozva, hogy a felhasználók fontos részleteket hagyjanak figyelmen kívül.

  • Riasztások és figyelmeztetések differenciált kezelése: A motor leállítását eredményező riasztások mellett a készülék értesíti a felhasználót a lehetséges meghibásodásokról, és ahol lehetséges, illetve igény szerint automatikus korrekciókat hajt végre a motorvezérlésben a rendszer leállásának megelőzése érdekében. Mind a riasztások, mind a figyelmeztetések a készülék előzményeiben tárolódnak, hogy idővel könnyen megtalálhatók legyenek.
