  • Gyártó: NASTEC

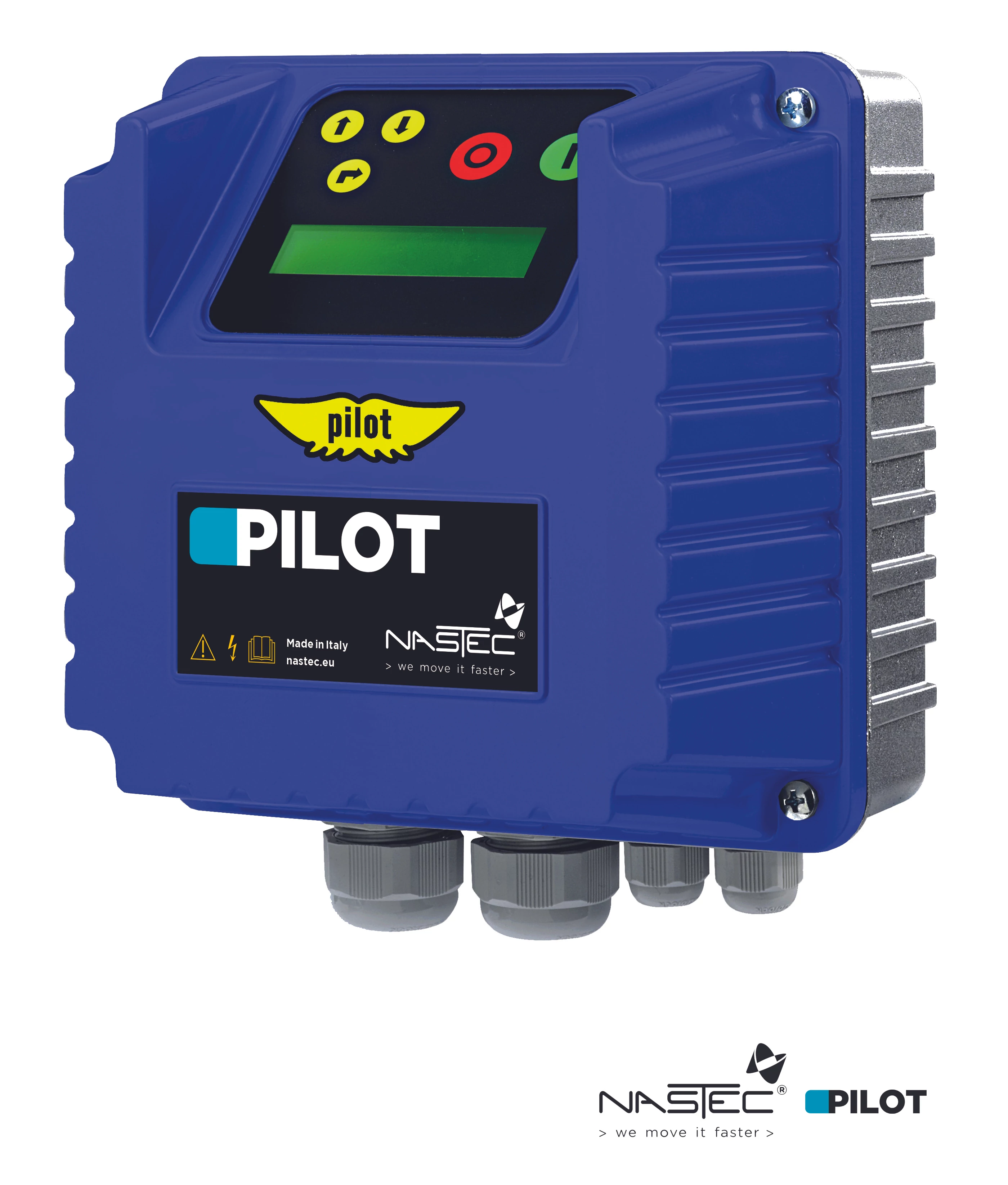

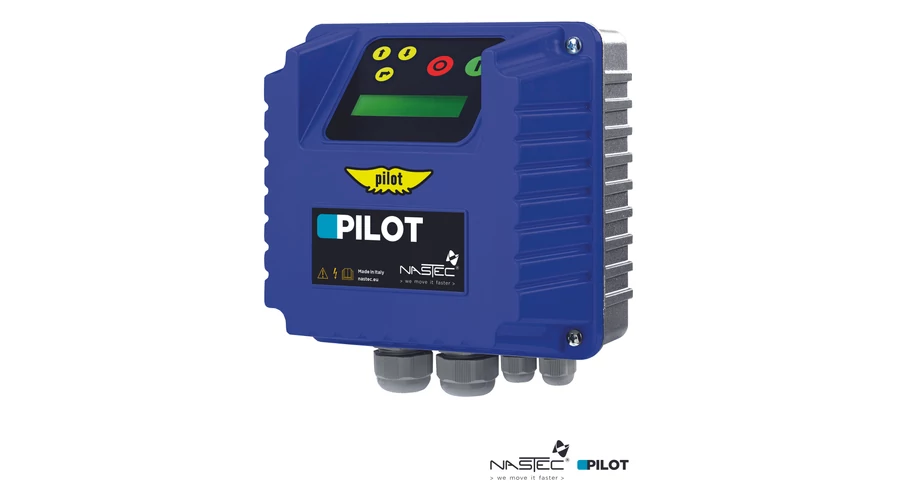

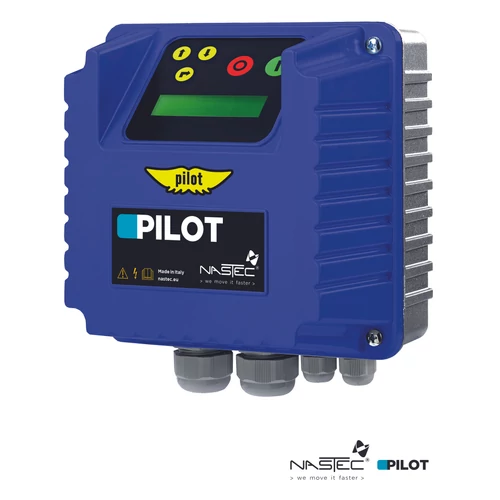

  • A PILOT egy elektronikus eszköz egyfázisú és háromfázisú motorok (szivattyúk) vezérlésére, amely védelmet nyújt a túlfeszültségek, fáziskiesés, túlzott számú indítás, valamint a szárazon futás ellen. A ház teljes egészében alumíniumból készült, így a PILOT rendkívül masszív és könnyen hűthető. Az IP55-ös védelem lehetővé teszi a PILOT telepítését még párás és poros környezetben is.

    Az AVIATOR elektronikus panel egyszerű és gazdaságos módon növeli a motor indítónyomatékát. Tartozékként kapható a PILOT 118-hoz (1x230V).

  • Cikkszám: 091 - terméktípustól függ
Ajánlatkérés
Megbízhatóság
A termékek hosszú távú, stabil működést biztosítanak akár intenzív ipari igénybevétel mellett is, minimális karbantartási igénnyel.
Energiahatékonyság
A modern technológiának köszönhetően a termékek alacsonyabb energiafogyasztást és kedvezőbb üzemeltetési költségeket eredményeznek.
Fejlett technológia
Innovatív műszaki megoldások révén a termékek egyszerűen kezelhetőek, rugalmasan alkalmazhatóak és magas teljesítményt biztosítanak.

Leírás

Túlfeszültségek, fáziskiesés, túlzott számú indítás elleni védelem:

A háttérvilágítású LCD kijelző mutatja az üzemi áramerősséget, és a PILOT leállítja a szivattyút, ha az áram meghaladja a felhasználó által beállított maximális értéket. A szivattyúindítások maximális száma szintén a felhasználó által választható, és a PILOT leállítja a szivattyú működését, ha az áram túllépi ezt az értéket.

Szárazon futás elleni védelem:

A PILOT kijelzi a teljesítménytényező értékét (PF vagy cosø), és lehetővé teszi a felhasználó számára, hogy beállítson egy minimális küszöbértéket a normál működéshez. A PILOT ezen érték alatt leállítja a szivattyút a szárazon futás elleni védelem érdekében. A PILOT riasztási állapotot követően legfeljebb 5 automatikus újraindítási kísérletet tesz, a felhasználó által beállított időközönként. A PILOT a memóriájában tárolja a szivattyúindítások számát és az összes üzemórát. A riasztási előzményeket a szervizelés megkönnyítése érdekében a rendszer is tárolja.

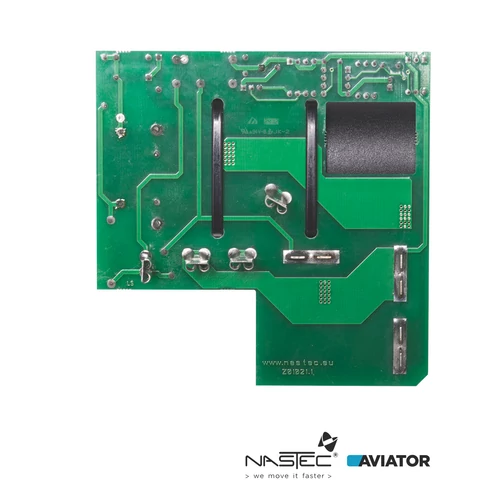

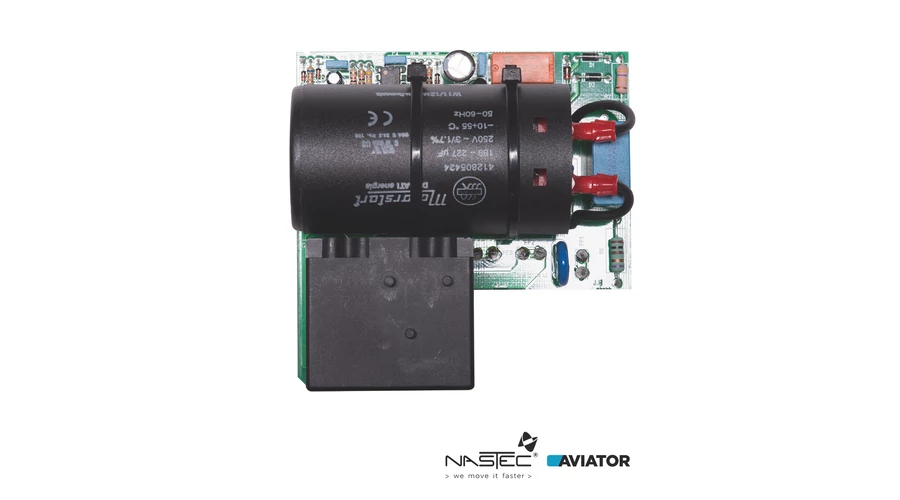

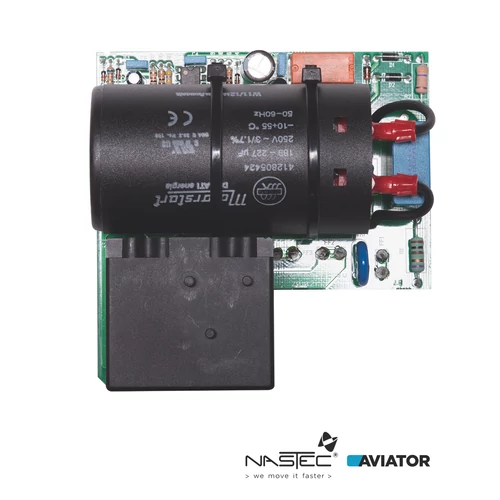

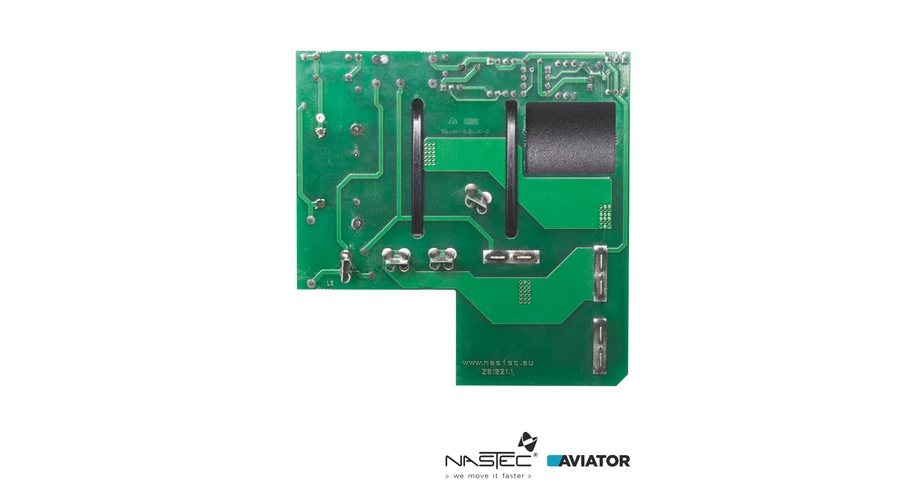

AVIATOR elektronikus panel:

Az egyfázisú motorok nehezen indulhatnak, különösen nagy feszültségesés esetén. Az elektronikus panel egyszerű és gazdaságos módon növeli a motor indítónyomatékát, hogy bármilyen helyzetben biztosítsa a motor indítását. Az AVIATOR speciális érintkezőkkel van felszerelve, amelyek lehetővé teszik, hogy közvetlenül a PILOT 118 tápegységére szereljék. A panel által biztosított indítókondenzátor párhuzamosan van kötve az üzemi kondenzátorral, de csak az indítási fázisban. Amikor a motor jár, az AVIATOR leválasztja az indítókondenzátort.

A hagyományos boosterekben az indítórelé az indítótekercsen eső feszültségérték által aktiválódik, amely a motor beindulása után leválasztja az indítókondenzátort. Ennek a rendszernek a korlátai, hogy a használt motortól, a tápfrekvenciától, az indítótekercs maximális feszültségétől és az indítókondenzátor be-/kikapcsolási feszültségétől függően különböző relémodellekre van szükség. Ehhez nagyszámú, az egyes motorokhoz és gyártókhoz tartozó feszültségrelére van szükség.

A Nastec megoldásával a PILOT vezérlő áramköre folyamatosan méri az összes villanymotor-paramétert, és csak szükség esetén választja le az indítókondenzátort. Ez azt jelenti, hogy az AVIATOR a PILOT 118-cal együtt bármely nagyobb gyártó bármely egyfázisú motorját képes működtetni, mindössze annyi a teendő, hogy a motor méretéhez megfelelő indítókondenzátor-értéket válasszuk ki.
