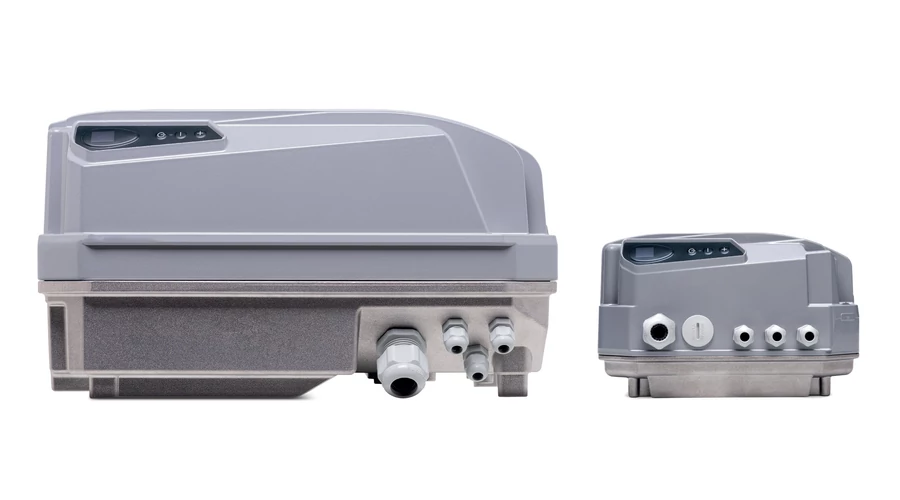

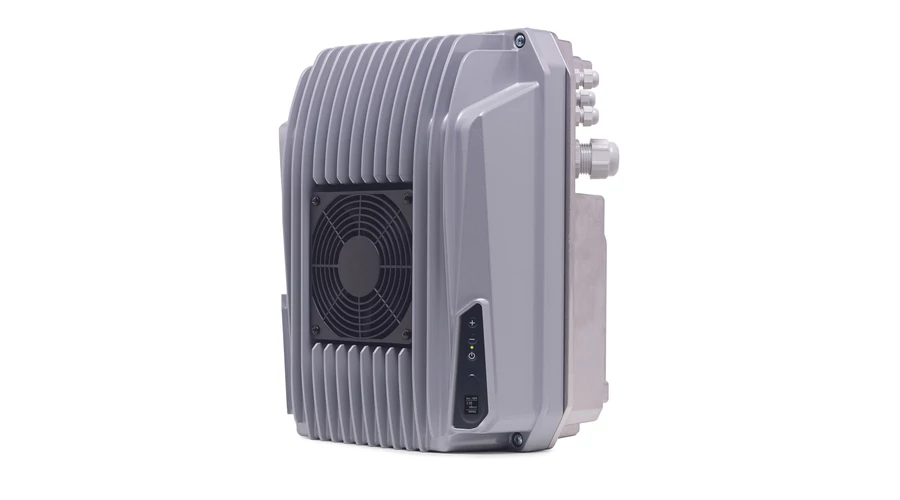

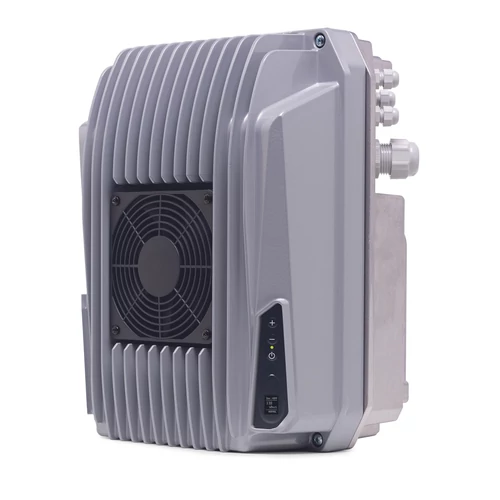

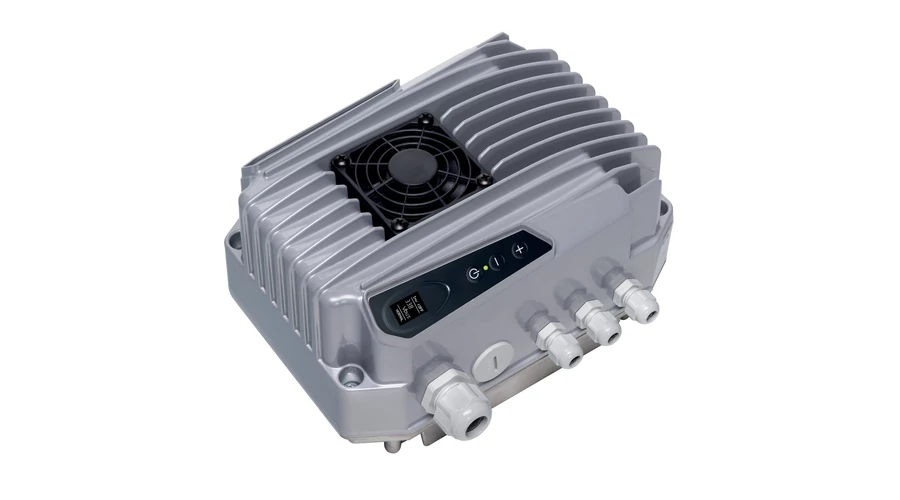

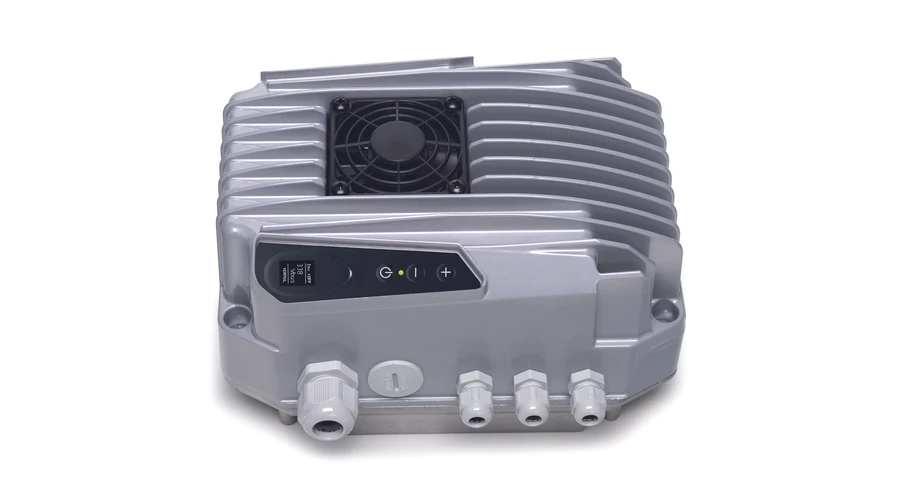

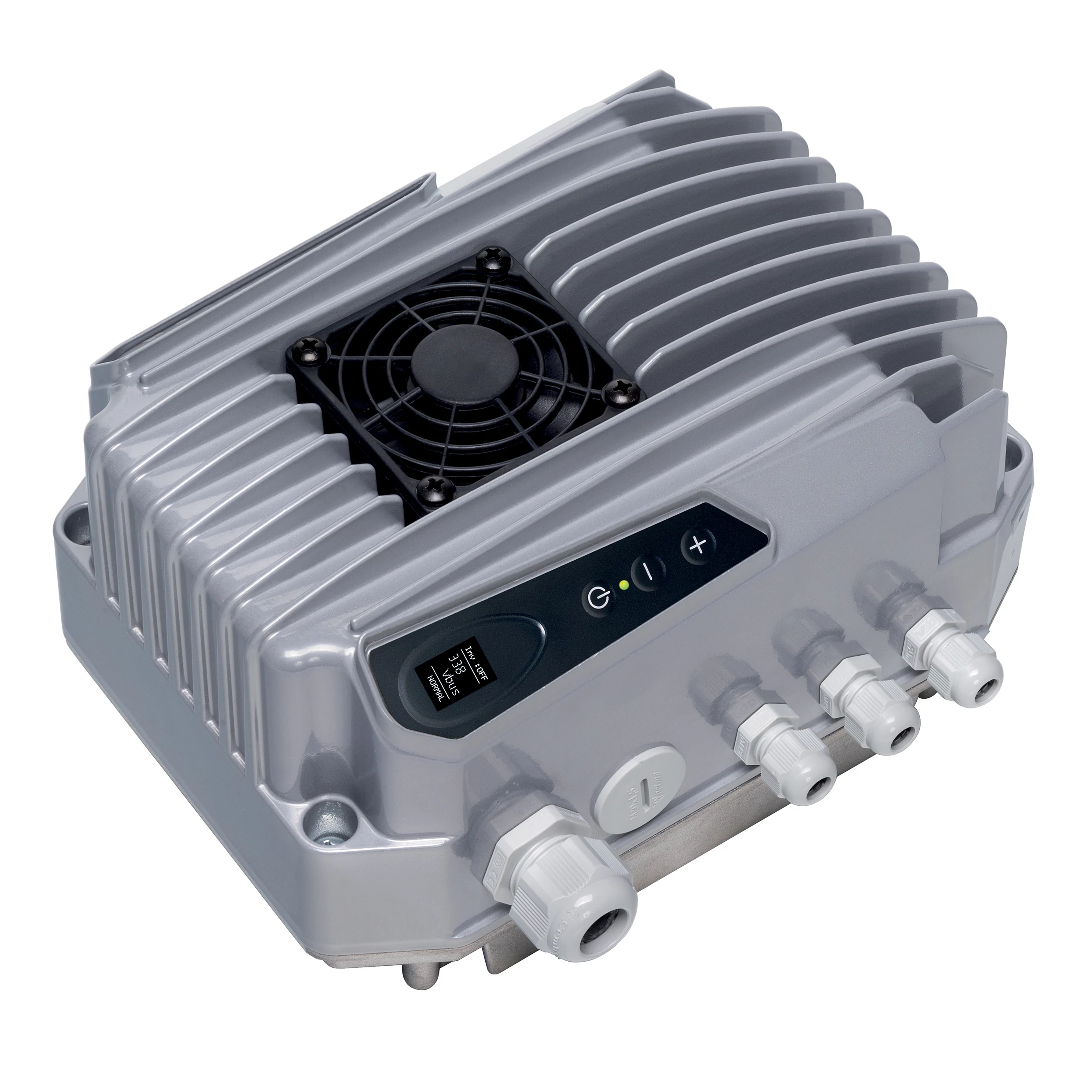

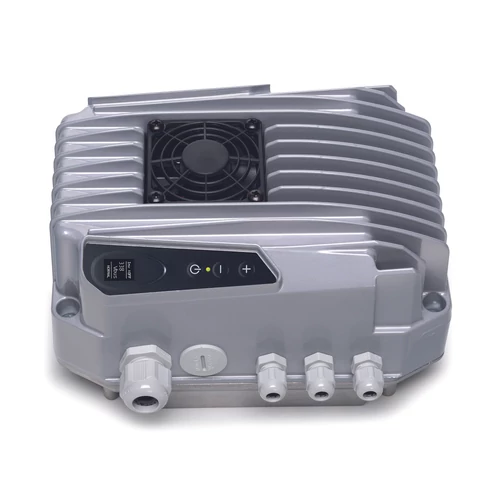

MIDA - motorra építhető inverter

Ugrás a termék információkhoz
MIDA - motorra építhető inverter MIDA - motorra építhető inverter MIDA - motorra építhető inverter MIDA - motorra építhető inverter
MIDA - motorra építhető inverter
MIDA - motorra építhető inverter
MIDA - motorra építhető inverter
MIDA - motorra építhető inverter
  • Gyártó: NASTEC

  • A motorba épített inverterek következő generációja.

    Ideális víznyomásfokozókhoz, keringtető szivattyúkkal ellátott HVAC rendszerekhez és búvárszivattyúk vezérléséhez. Energiatakarékos a változtatható sebességszabályozásnak köszönhetően. Lágy indítás és lágy leállítás, meghosszabbított rendszerélettartam és megbízhatóság jellemzi.  Az IP66 (NEMA 4X) védettség lehetővé teszi a párás és poros környezetben való telepítést. Egyszerűsített telepítés motorra vagy falra, illetve könnyű és gyors üzembe helyezés a kezdeti konfigurációs varázslónak köszönhetően. Magas hő- és mechanikai teljesítménye az alumínium háznak és a független szellőzésnek köszönhető.

  • Cikkszám: 088 - terméktípustól függ
Ajánlatkérés
Megbízhatóság
A termékek hosszú távú, stabil működést biztosítanak akár intenzív ipari igénybevétel mellett is, minimális karbantartási igénnyel.
Energiahatékonyság
A modern technológiának köszönhetően a termékek alacsonyabb energiafogyasztást és kedvezőbb üzemeltetési költségeket eredményeznek.
Fejlett technológia
Innovatív műszaki megoldások révén a termékek egyszerűen kezelhetőek, rugalmasan alkalmazhatóak és magas teljesítményt biztosítanak.

Leírás

Energiatakarékosság:

A szivattyú által fogyasztott energia arányos a sebességének kockájával. A hagyományos rendszerekkel ellentétben, ahol a szivattyú sebessége rögzített és a hálózati frekvencia szabályozza (50 Hz, kb. 3000 fordulat/perc), a MIDA képes a szivattyú sebességét a vízigénynek megfelelően változtatni. Alacsony igény esetén  a MIDA  csökkentett sebességgel szabályozza a szivattyút, ami kevesebb energiát fogyaszt. Például, ha a szivattyú 40 Hz-en (kb. 2400 fordulat/perc) forog a névleges 50 Hz (kb. 3000 fordulat/perc) helyett, az energiafogyasztás a fele lenne.

Meghosszabbított rendszerélettartam és megbízhatóság:

A MIDA által hajtott szivattyú átlagsebessége   elkerülhetetlenül alacsonyabb, mint egy hasonló fix sebességű szivattyúé. Ez csökkenti az alkatrészek, például a csapágyak, perselyek, tömítések stb. kopását.   A MIDA  finoman indítja és állítja le a szivattyút, csökkentve a tengelyre és a járókerekekre ható mechanikai igénybevételt, és elkerülve a vízütést.  A MIDA által biztosított hardveres és szoftveres védelem  megakadályozza a szivattyú és a rendszer károsodását. Alacsonyabb sebességnél a rendszer kevesebb zajt is generál.

Oled kijelző:

  • Grafikus OLED kijelző széles betekintési szöggel és széles üzemi hőmérséklet-tartománnyal.

  • A szöveg digitális elforgatása a telepítési pozíció alapján.

  • LED-es jelzés a készenléti, működési és riasztási állapotokról.

  • A fő paraméterek és riasztások könnyű leolvasása.

  • Teljes programozás okostelefonon keresztül.

Vezérlés:

  • Mezőorientált vezérlés (FOC) automatikus motorhangolással.

  • Aszinkron motorok következő generációs vezérlése.

  • Állandó mágneses szinkronmotorok érzékelő nélküli vezérlése.

Többféle vezérlési mód:

  • Állandó nyomás: A MIDA szabályozza a szivattyú fordulatszámát, hogy a nyomást egy beállított értéken tartsa, függetlenül a rendszer vízigényétől.

  • Állandó nyomáskülönbség: A MIDA  állandó nyomáskülönbség mellett működik egy nyomáskülönbség-érzékelő vagy a szivattyú szívó- és nyomóoldalára szerelt két nyomásérzékelő segítségével. A különbségértéket maga a MIDA számítja ki a két leolvasott értékből.

  • Állandó nyomás (2 beállítási pont): Az öntözőrendszerekben az állandó nyomás 2 értékének szabályozási módjának kiválasztásával egyetlen szivattyú képes két különböző nyomásbeállítású zónát kiszolgálni. A két érték közötti váltás egy digitális bemeneti érintkező segítségével lehetséges.

  • Állandó hőmérséklet: Az állandó hőmérsékleten történő szabályozási módszert a szivattyúzott folyadék hőmérsékletének fenntartására használják a hőterhelés változtatása érdekében. Ezt a szabályozási rendszert légkondicionálókban vagy hűtő- és hűtőtornyokban használják. Ez utóbbi esetben például a visszatérő vízben egy érzékelő által mért hőmérsékletet állandó értéken tartják.

  • Állandó áramlás: Az állandó áramlású szabályozási mód kiválasztásával és egy áramlásmérő használatával lehetőség van a szivattyúzott folyadék áramlásának szabályozására a rendszer állapotának változtatása érdekében. Ezt a szabályozási módot például olyan rendszerben használják, amely a szivattyúzott folyadékot szűrő rendszerben használja, ahol a szűrő eltömődése az áramlási sebesség fokozatos csökkenéséhez vezetne, ha azt nem kompenzálják a szivattyú fordulatszámának növelésével.

  • Külső frekvencia: Bizonyos alkalmazásokban a szivattyú frekvenciáját egy trimmerből vagy PLC-ből érkező külső jellel változtatják. Ebben az esetben a Külső frekvencia szabályozási mód kiválasztása után elegendő egy 4-20 mA-es vagy 0-10 V-os, a kívánt frekvenciával arányos bemeneti jelet csatlakoztatni az AN4 analóg érintkezőhöz.

Hidraulikus paraméterek intelligens vezérlése:

A háromfázisú aszinkron és szinkron motorok permanens mágnesekkel történő fejlett vezérlése mellett az egyfázisú bemenettel rendelkező modellekben az egyfázisú motorok vezérlése is elérhető:

  • 2 vezetékes, fáziskülönbségű (csak 209, 212, 218 esetén)

  • 2 vezetékes PSC

  • 3 vezetékes PSC

  • 3 vezetékes CSCR

  • 3 vezetékes CSIR

Az egyfázisú, háromvezetékes motorok vezérlésénél a kondenzátorokkal és indítórelékkel ellátott vezérlődoboz használata már nem szükséges, mivel az inverter elektronikusan látja el a funkcióját. Ez jelentős előnyt jelent a működési szabályosság és a hosszú távú megbízhatóság tekintetében.

Teljes szivattyúvédelem:

  • Túlfeszültség és alulfeszültség.

  • Túláram és terhelés nélküli állapot.

  • Szárazon futás.

  • Túlmelegedés.

Motor fedélzeti telepítése:

Egyszerűsített telepítés motorra vagy falra.

Motorra rögzítés: A MIDA közvetlenül a motor csatlakozódobozára szerelhető, a tengelykapcsoló méretének ellenőrzése után. A fedélzeti motor telepítése mind vízszintes, mind függőleges tengelyű szivattyúk esetén lehetséges.

Falra rögzítés: A MIDA hűtését egy külön hűtőventilátor biztosítja, és 4 csavarral falra szerelhető.

Booster szettek:

A MIDA inverterekkel lehetőség van egy vagy több (akár 8) szivattyúval rendelkező nyomásfokozó berendezések megvalósítására, amelyeket állandó nyomáson lehet szabályozni. A megfelelő készlettel közvetlenül a motorventilátor burkolatára szerelhető; a csatlakozás rendkívüli szilárdsága lehetővé teszi a MIDA telepítését akár vízszintes szivattyúkra is. A képernyő könnyen elforgatható a paraméterek optimális megtekintéséhez. A motorra szerelhető alkalmazás a kompakt méret és a kiegészítő vezérlőpanelek, valamint a vezetékek megtakarítása mellett garantálja a frekvenciaváltó nagyon jó hűtését és az alacsony elektromágneses kibocsátást a csökkentett motorkábelnek köszönhetően. Az IP55 védelem lehetővé teszi a telepítést nedves és poros környezetben. Ha a MIDA nem szerelhető fel a motorventilátor burkolatára, akkor a MIDA a falra rögzíthető egy opcionális készlettel, amely egy, a MIDA által táplált hűtőventilátorból és egy fali fémkonzolból áll. Az IP55 védelem nem igényli a MIDA meghajtó beépítését semmilyen további vezérlődobozba, így a MIDA a szivattyú közvetlen közelébe telepíthető. A COMBO mód vezérlése lehetővé teszi a szivattyúk indításának kapcsolását a valós üzemidő alapján, és meghibásodás esetén a megmaradt szivattyúk biztosítják a folyamatos működést, így biztosítva a folyamatos szolgáltatást. A sérült egység cseréje után a COMBO lehetőleg áthelyezi a működést az új szivattyúkra, hogy kiegyenlítse a futási időt.

2-8 MIDA COMBO módban:

A felosztás második módja (COMBO néven ismert) több szivattyú (akár 8) párhuzamos használatából áll, amelyek mindegyikét egy MIDA egység hajtja. Ily módon a szivattyúcsoport hatékonysága és megbízhatósága maximalizálódik. Minden MIDA vezérli és védi a saját szivattyúját, és a működés megoszlik az összes csatlakoztatott szivattyú között az átlagos szivattyúkopás érdekében; meghibásodás esetén a többi szivattyú fenntartja a szivattyúzási működést.

Keringtető szivattyúkkal ellátott HVAC rendszerek:

A MIDA állandó nyomáskülönbség mellett működik egy nyomáskülönbség-érzékelő vagy a szivattyú szívó- és nyomóoldalára szerelt két nyomásérzékelő segítségével. A különbségértéket maga a MIDA számítja ki a két leolvasott értékből.

Merülő szivattyúk:

Különböző teljesítményű búvárszivattyúk táplálhatók MIDA-val. Javasolt a motorkábelt a többi kábeltől elkülönítve, bizonyos távolságot betartva tartani. A Nastec szűrőket és árnyékolt kábeleket tud biztosítani a szivattyú megfelelő telepítéséhez. Javasolt a vivőfrekvenciát 2,5 kHz-re beállítani (PWM paraméter), és néha szűrőt kell beépíteni a szivattyú és az inverter közé a következők érdekében:

  • Csökkenti a motortekercseken a feszültségvisszaverődés okozta túlfeszültségeket (dv/dt szűrők)

  • Kerülje az elektromágneses zajt a környező környezetben (szinuszszűrők).

További jellemzők:

  • A szivattyú intelligens leállítása áramlás hiányában: A minimális szabályozási frekvencia alatt a MIDA fokozatosan csökkenti a szivattyú fordulatszámát, miközben figyeli a nyomástávító jelét. Ha ez az érték a beállított nyomás közelében marad, a MIDA a kimeneti frekvenciát a szivattyú végleges leállításáig csökkenti.

  • Szárazonfutás-riasztás cosphi értékkel: Ha a szivattyú szárazon fut, a cosphi értéke egy beállítható cosphi érték alá esik, és a MIDA 3 másodperc elteltével leállítja a szivattyút. A MIDA 10, 20, 40, 80 és 160 percenként 5 próbálkozást fog végrehajtani, majd ha a probléma továbbra is fennáll, riasztást ad és leállítja a szivattyút.

  • Maximális és minimális riasztási nyomás: Amikor a nyomás egy bizonyos beállítható nyomásérték fölé emelkedik, a MIDA leállítja a szivattyút, hogy megakadályozza a rendszer hidraulikus alkatrészeinek károsodását. Hasonlóképpen, ha a nyomás egy bizonyos nyomás alá esik, riasztás aktiválódik, és a szivattyú leáll.

  • A vízhozammal arányos veszteségkompenzáció: Ha a nyomásérzékelőt a szivattyú közelében helyezik el, az áramlás növekedésével a legtávolabbi kimeneten a nyomásérték alacsonyabb lesz, mint a beállított nyomás. A beállított nyomás a frekvenciával arányosan változtatható, így kompenzálható a csövekben fellépő nyomásveszteség.

  • EMC-kompatibilitás lakossági környezetben egyfázisú modelleken: Integrált PFC (PF 1) az EN61000-3-2 szabványnak megfelelően; Integrált bemeneti szűrő C1 kategóriához (EN61800-3), B osztályhoz (EN55011); illetve Integrált bemeneti szűrő C2 kategóriához (EN61800-3), A osztályhoz (EN55011) háromfázisú modelleken
