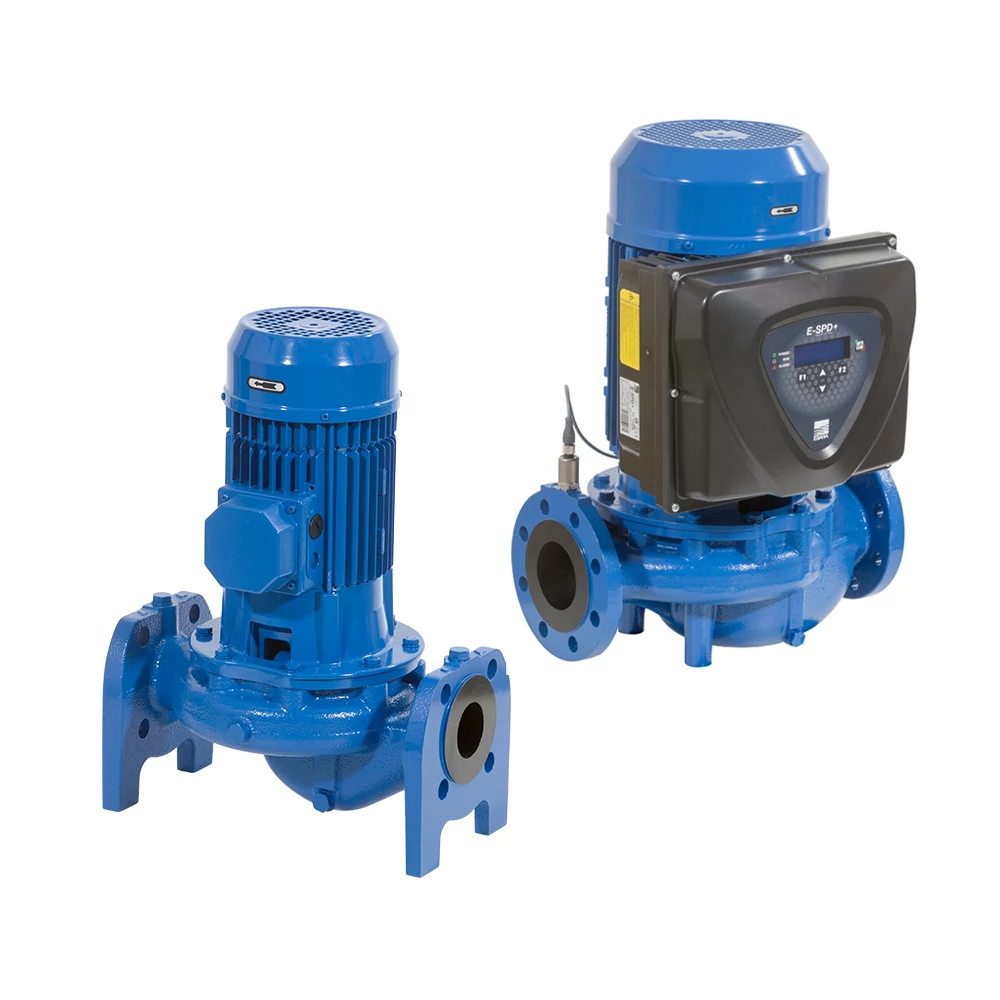

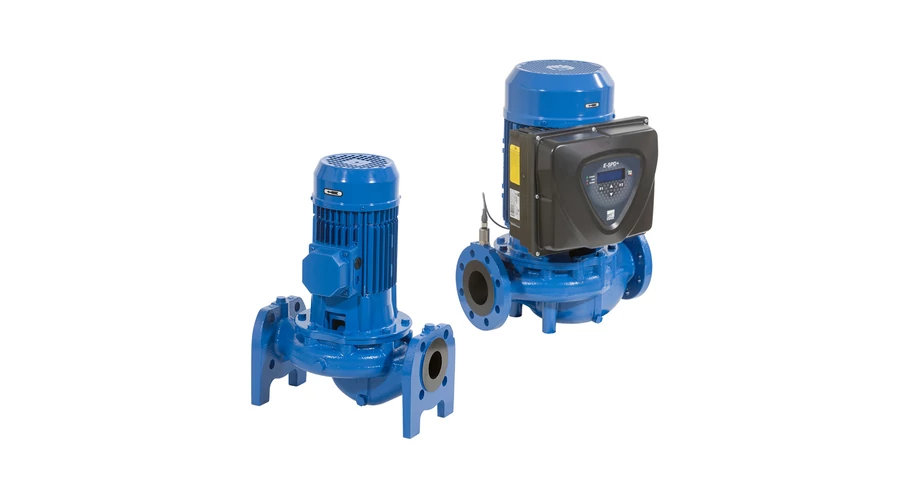

3E sorozat - soros centrifugálszivattyúk

Gyártott változatok:

• 3E meghosszabbított tengellyel

• 3ES tengelycsonkkal

• 3E-K meghosszabbított tengellyel és frekvenciaváltóval

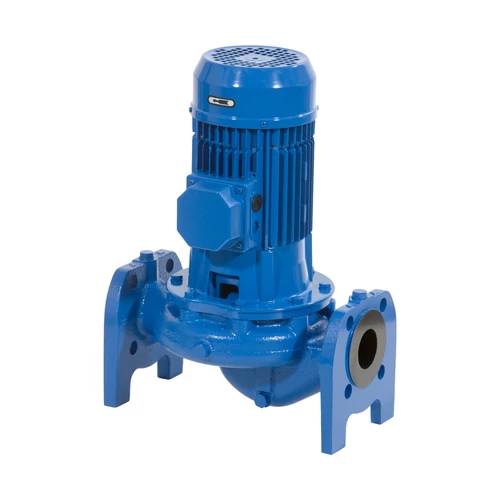

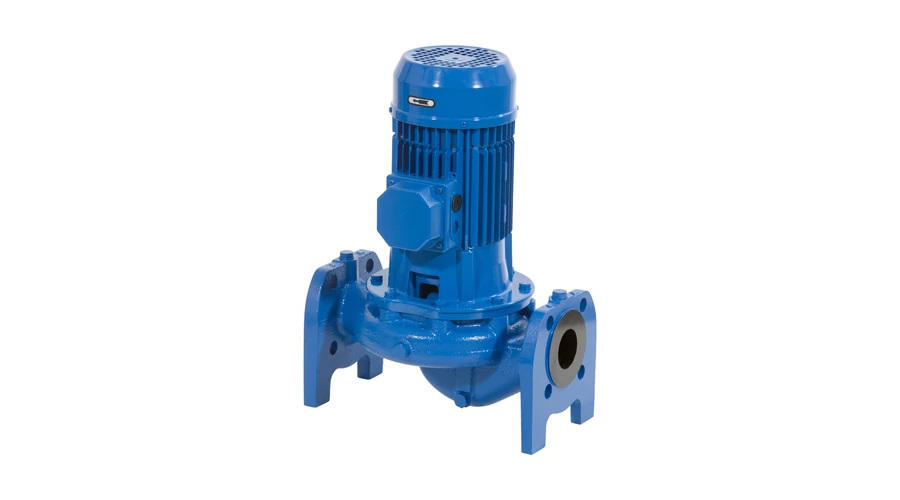

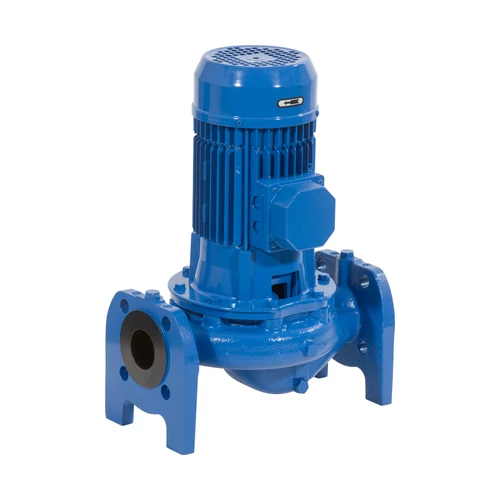

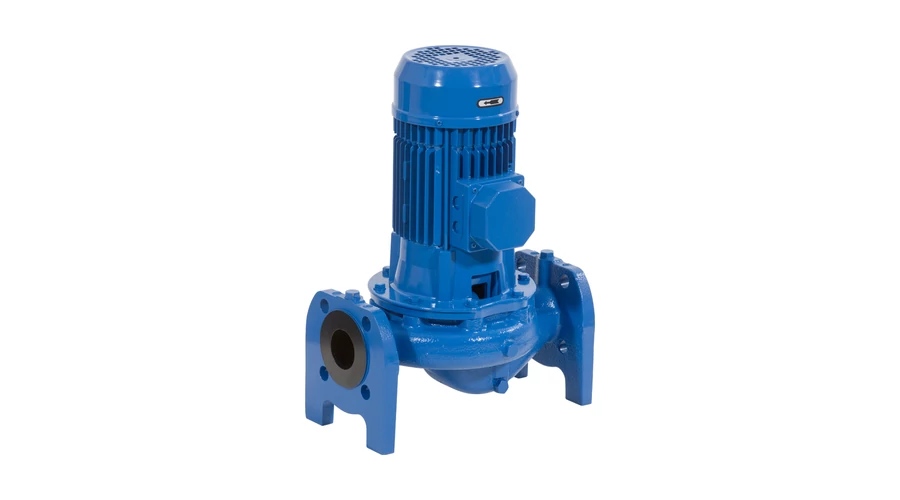

3E-3ES típus:

Alapfelszereltségként IE3 motorokkal vannak felszerelve, az IE4 és IE5 prémium hatékonyságú motorok pedig opcióként kaphatók a tengelycsonk változathoz.

Az új soros, zárt tengelykapcsolós centrifugálszivattyút a csővezetékkel egy vonalban elhelyezett szívó- és nyomócsatlakozások jellemzik. A meghosszabbított tengelyes változat (3E) kialakítása egy közvetlenül a motortengely végére szerelt járókerékből és egy a motor felületére csavarozott szivattyúházból áll.

A tengelycsonk változat (3ES) kialakítását egy motortengely és egy szivattyútengely jellemzi, amelyek mereven vannak összekapcsolva a szivattyúházban.
A 3E elektromos szivattyúk sokoldalúak és csendesek, robusztus kialakításúak és könnyen karbantarthatók a hátrahúzható kialakításnak köszönhetően, amely csökkenti az állásidőt.

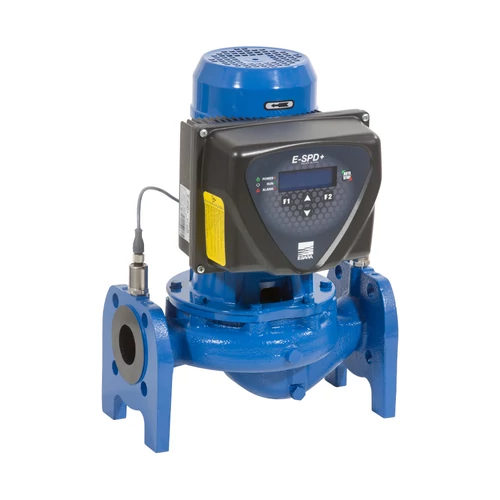

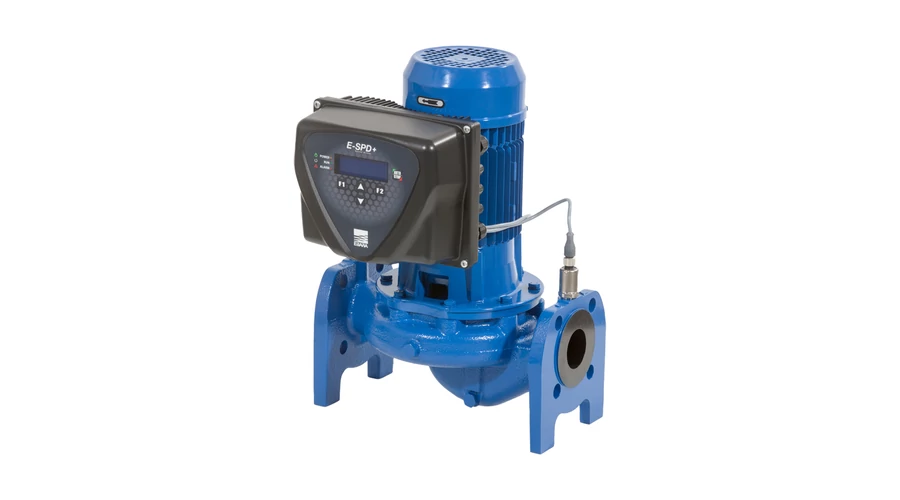

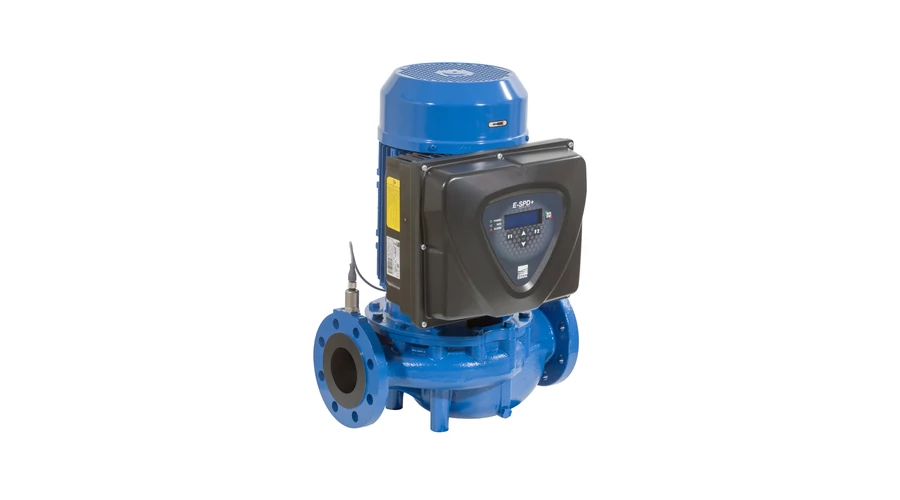

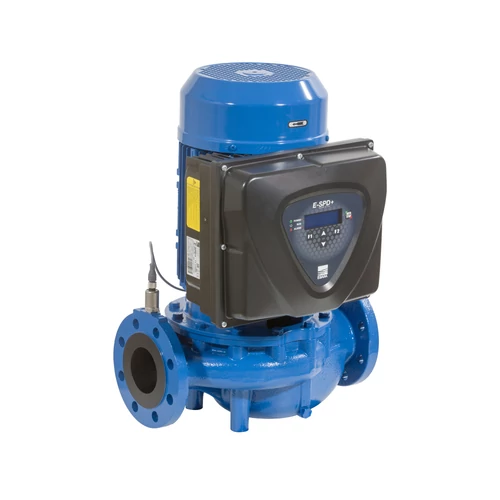

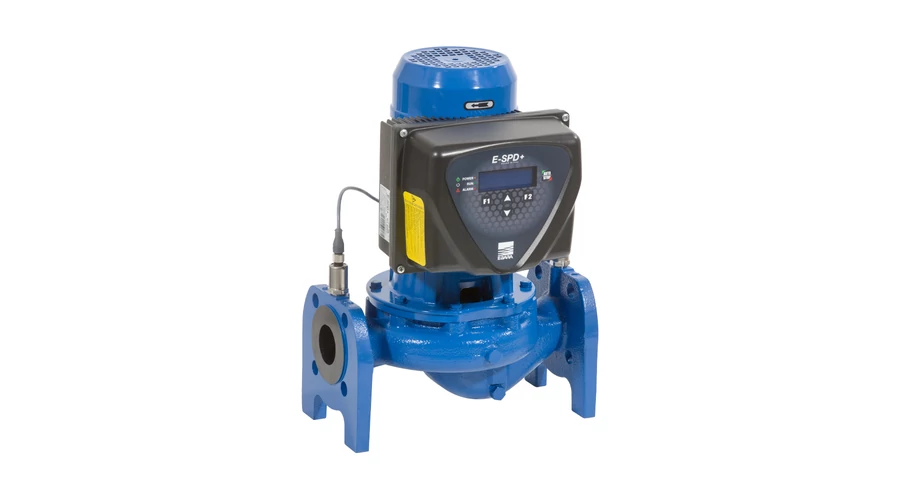

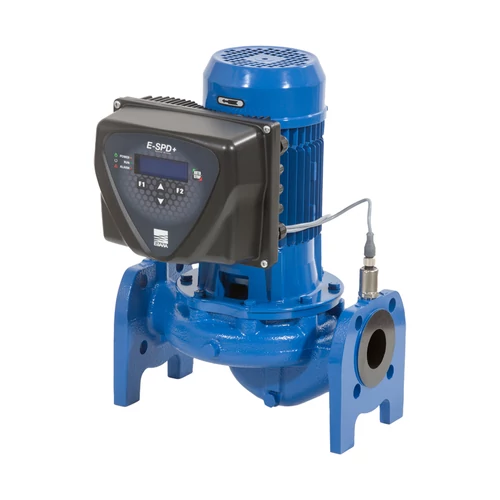

3E-K típus:

Az új, soros, szorosan kapcsolt centrifugálszivattyú integrált E-SPD+ frekvenciaváltóval. Az E-SPD+ új, léghűtéses inverter, amely képes folyamatosan változtatni a sebességet és bármely munkapontban működni, következésképpen a rendszer igényei szerint optimalizálja a teljesítményt és a fogyasztást. Kiterjesztett teljesítménytartomány az E-SPD-hez képest, és új HVAC funkciókat is tartalmaz; nyomáskülönbség és hőmérséklet-szabályozás, 0-10 V analóg bemenet, Modbus a külső kommunikációhoz. A 3E-K szivattyúk akár 11 kW-os teljesítményig kaphatók, és folyadékok kezelésére használhatók keringtető, fűtési és légkondicionáló rendszerekben lakossági és ipari környezetben.

Műszaki adatok:

• Áramlási sebesség: akár 216 m³/h 3E-3ES esetén, akár 138 m³/h 3E-K esetén

• Max. üzemi nyomás: 1,0 és 1,6 MPa (10, 16 bar)

• A folyadék max. hőmérséklete: -10°C és +120°C között

• Védelem: IP55

• Feszültség: egyfázisú 1~230/400V ±10% 3E-K 2,2 kW-ig, háromfázisú 3~230/400V ±10% 3E-3ES esetén, háromfázisú 3~400/690V ±10% 3E-3ES esetén, háromfázisú 3~400/690V ±10% 3E-K 11 kW-ig

Felhasználási területek:

• Folyadékok kezelése lakossági és ipari keringetési, fűtési és légkondicionáló rendszerekben

• Melegvíz és alacsony nyomású folyadékok kezelése általában

• Hűtő- és légkondicionáló rendszerek
